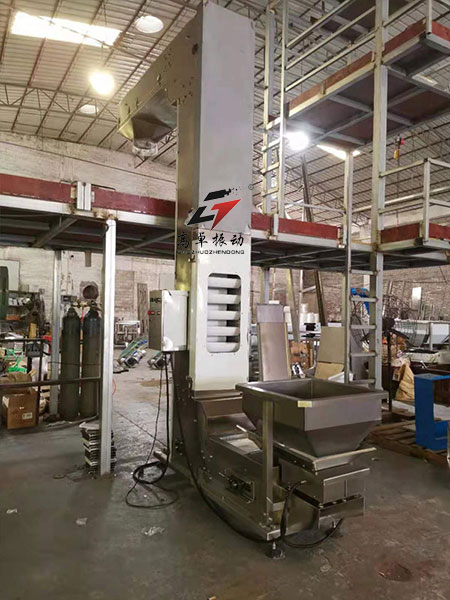

Z字形提升机的结构及工作原理

Z型提升机是一种用于垂直或倾斜输送散状物料的连续输送设备，其输送路径呈“Z”字形，结合水平进料、垂直提升和水平出料三个阶段，实现物料在多楼层间的高能效转运。该设备广泛应用于食品、化工、制药、建材等行业，尤其适用于空间受限、需柔和输送物料的工况。

一、Z型提升机的结构组成

Z型提升机主要由以下几部分构成：

1、‌驱动装置‌：包括电机、减速机和链轮，提供动力带动链条或皮带循环运行。

2、‌牵引构件‌：通常为高强度合金钢链条或耐磨皮带，承载并带动料斗沿封闭轨道运行。

3、‌料斗‌：固定在链条上，用于装载物料，材质可选不锈钢、碳钢或食品级塑料，形状根据物料特性设计（如深斗、浅斗）。

4、‌机壳‌：全封闭结构，分为水平段、垂直段和转弯段，形成“Z”形路径，防止粉尘外溢。

5、‌张紧装置‌：位于底部，调节链条松紧度，确保运行平稳。

6、‌进出料口‌：进料口设于底部水平段，出料口位于顶部水平段，部分机型支持多点进料/卸料。

二、Z型提升机的工作原理

1、‌进料阶段‌：物料通过底部水平段的进料口进入，料斗在水平运行过程中采用“流入式”或“掏取式”装料。块状物料多用流入式，粉状或流动性差的物料则适用掏取式。

2、‌提升阶段‌：驱动装置带动链条上升，料斗沿垂直段将物料运送至高处。运行中料斗始终保持开口向上，物料处于静止状态，减少破碎风险。

3、‌卸料阶段‌：当料斗到达顶部链轮时，转向水平段，在离心力或重力作用下完成卸料。高速运行时靠离心力抛出物料，适合粉状物；低速时依赖重力自流，适用于块状或潮湿物料。

‌回程阶段‌：空料斗经另一侧轨道返回底部，形成闭合循环，全过程在密封机壳内完成，避免污染。

三、Z型提升机的技术优势

1、‌空间利用率高‌：Z型布局节省50%以上占地面积，适合厂房结构复杂或空间紧张的场景。

2、‌低破损率‌：采用柔性进料方式，对薯片、药片等易碎物料的破损率可控制在0.5%以下。

3、‌密封环保‌：全封闭结构配合除尘系统，粉尘泄漏量低于5mg/m³，符合GMP和环保标准。

4、‌运行稳定‌：模块化设计支持变频调速、PLC控制，具备故障预警与自动保护功能，保障连续作业。
